一文详解新一代显示屏OLED出产技术

颁布功夫：2021-03-26 | 观光：12369

内容提要：相比早期就发展极度成熟的LCD（液晶）相比，OLED技术作为拥有全固态、自动发光、超轻薄、色彩鲜艳、高对比度、耐凹凸温机能好、可实现柔性显示蹬着点的新一代显示技术，被誉为“全球下一代显示技术”，对全球显示产业的发展有沉要意思，被业内宽泛看好。

OLED的发光过程

具体过程如下：

1、OLED设备的电池或电源会在OLED两端施加一个电压。

2、电流从阴极流向阳极，并经过有机层(电流指电子的流动)。

3、阴极向有机分子发射层输出电子。

4、阳极吸收从有机分子传导层传来的电子。(这能够视为阳极向传导层输出空穴，两者成效相称。

5、在发射层和传导层的接壤处，电子会与空穴结合。

6、电子遇到空穴时，会填充空穴(它会落入缺失电子的原子中的某个能级)。

7、这一过程产生时，电子会以光子的大局开释能量。

8、OLED发光。

9、光的色彩取决于发射层有机物分子的类型。出产商会在统一片OLED上搁置几种有机薄膜，这样就能组成彩色显示器。

10、光的亮度或强度取决于施加电流的大幼。电流越大，光的亮度就越高。

OLED的分类

以下是几种OLED：被动矩阵OLED、自动矩阵OLED、通明OLED、顶部发光OLED、可折叠OLED、白光OLED等。

每一种OLED都有其怪异的用处。接下来，我们会逐一会商这几种OLED。首先是被动矩阵和自动矩阵OLED。

被动矩阵OLED(PMOLED)

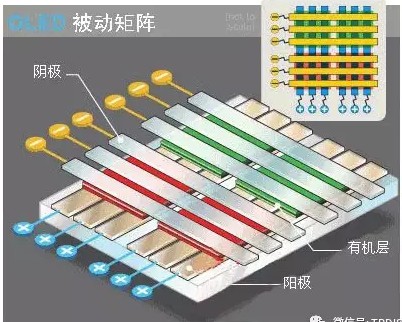

被动矩阵OLED结构

PMOLED拥有阴极带、有机层以及阳极带。阳极带与阴极带相互垂直。阴极与阳极的交叉点形成像素，也就是发光的部位。表部电路向拔取的阴极带与阳极带施加电流，从而决定哪些像素发光，哪些不发光。此表，每个像素的亮杜纂施加电流的大幼成正比。

PMOLED易于造作，但其耗电量大于其他类型的OLED，这重要是由于它必要表部电路的缘故。PMOLED用来显示文本和图标时效能最高，适于造作幼屏幕(对角线2-3英寸)，例如人们在移动电话、掌上型电脑以及MP3播放器上时时能见到的那种。即便存在一个表部电路，被动矩阵OLED的耗电量还是要幼于这些设备当前选取的LCD。

自动矩阵OLED(AMOLED)

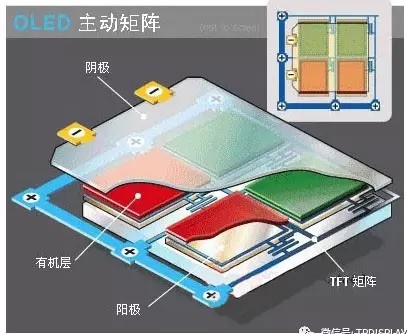

自动矩阵OLED结构

AMOLED拥有齐全的阴极层、有机分子层以及阳极层，但阳极层覆盖着一个薄膜晶体管(TFT)阵列，形成一个矩阵。TFT阵列自身就是一个电路，能决定哪些像素发光，进而决定图像的组成。

AMOLED的耗电量低于PMOLED，这是由于TFT阵列所需电量要少于表部电路，因而AMOLED适合用于大型显示屏。AMOLED还拥有更高的刷新率，适于显示视频。AMOLED的最佳用处是电脑显示器、大屏幕电视以及电子公告牌或看板。

通明OLED

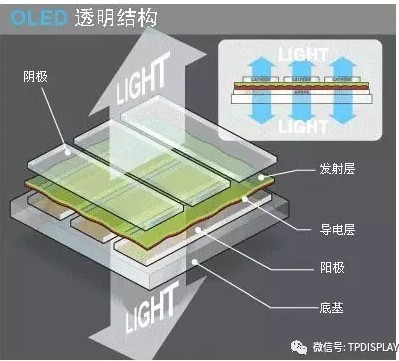

通明OLED结构

通明OLED只拥有通明的组件(基层、阳极、阴极)，并且在不发光时的通明度最高可达基层通明度的85%。当通明OLED显示器通电时，光线能够双向通过。通明OLED显示器既可选取被动矩阵，也可选取自动矩阵。这项技术能够用来造作多在飞机上使用的平视显示器。

顶部发光OLED

顶部发光OLED拥有不通明或反射性的基层。它们最适于选取自动矩阵设计。出产商能够利用顶部发光OLED显示器造作智能卡。

OLED的造作

OLED出产过程中最沉要的一环是将有机层敷涂到基层上。实现这一工作，有三种步骤：

1、真空沉积或真空热蒸发(VTE)

位于真空腔体内的有机物分子会被轻微加热(蒸发)，而后这些分子以薄膜的大局凝聚在温度较低的基层上。这一步骤成本很高，但效能较低。

2、有机气相沉积(OVPD)

在一个低压热壁反映腔内，载气将蒸发的有机物分子运送到低温基层上，而后有机物分子会凝聚成薄膜状。使用载气能提高效能，并降低OLED的造价。

3、喷墨打印

利用喷墨技术可将OLED喷洒到基层上，就像打印时墨水被喷洒到纸张上那样。喷墨技术大大降低了OLED的出产成本，还能将OLED打印到表表积极度大的薄膜上，用以出产大型显示器，例如80英寸大屏幕电视或电子看板。

OLED主流出产技术

蒸镀技术

首先，要相识蒸镀技术，这得从OLED的结构讲起。如下图所示，典型结构是在ITO玻璃上造作一层几十纳米厚的发光资料，ITO通明电极和金属电极别离作为器件的阳极和阴极电极加电压，在肯定电压驱动下，电子和空穴别离从阴极和阳极注入到电子和空穴传输层，电子和空穴别离经过电子和空穴传输层迁徙到发光层，并在发光层中相遇复合，形成激子并使发光分子引发，后者经过辐射弛豫而发出可见光。辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作用。

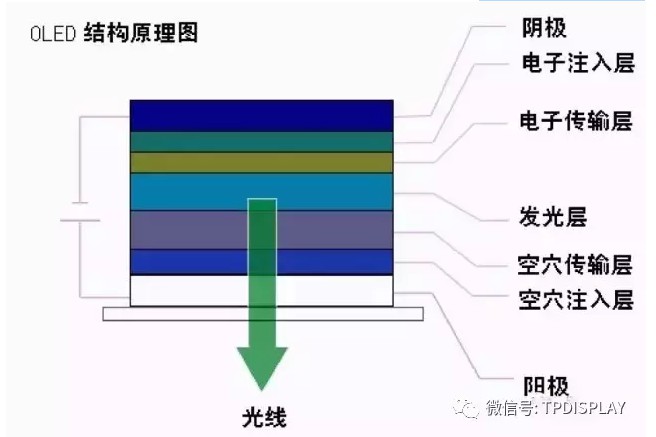

OLED结构道理图

当然了，具体到整块面板，结构也就复杂好多，蕴含次像素间必要隔离柱、绝缘层之类。AMOLED则还有TFT backplane这种节造每个像素开关的器材。


OLED像素结构示意图

单一来说，蒸镀就是真空中通过电流加热，电子束轰击加热和激光加热等步骤，使被蒸资料蒸发成原子或分子，它们随即以较大的自由程作直线活动，碰撞基片表表而凝固，形成薄膜。

蒸镀技术造作OLED面板的主题设备是蒸镀机，而这个设备在面板造作企业的上游，重要供给商是佳能旗下一间名为Canon Tokki的企业。随着全球 OLED市场的风起云涌，Tokki公司不休投入开发产能，但是依然难以满足客户的必要。听说，Tokki一年的蒸镀机产能也就区区几台而已，如LG Display这样的大客户也不得不由于蒸镀机数量有限而无奈的失去苹果订单。

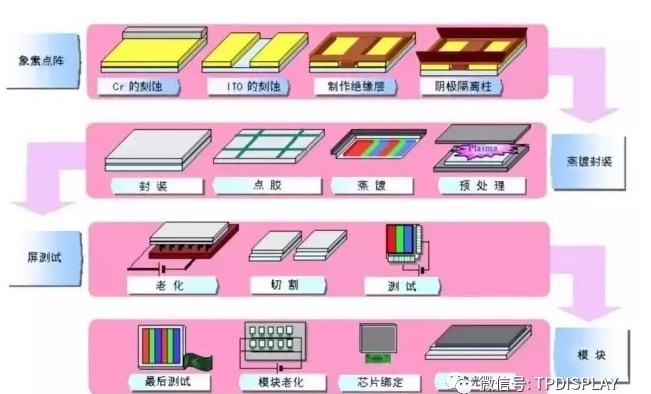

PMOLED的典型工艺流程

（备注：PMOLED也属于OLED，但结构比AMOLED单一，没有TFT。）

印刷技术

OLED屏幕每个像素“灯泡”除了是蒸上去的，还能够选择“印”出来。用喷墨打印机来举个例子，喷墨打印机是把墨水喷到纸上，从而出现出文稿或图片。而印刷显示是使用印刷方式造作显示器的有机资料膜层，是一种工艺步骤。实现了印刷显示后，能够印刷分歧面板，若是“喷”的是OLED资料，那就是OLED面板；“喷”的是量子点资料，那就是量子点显示面板。印刷OLED，单一说，就是通过喷墨印刷设备上的多个印刷喷头，将分歧色彩的聚合物发光资料溶液精确的沉积在ITO玻璃基板的隔离柱槽中，溶剂挥发后会形成100纳米左右厚度的薄层，组成可发光的像素。

为什么说印刷显示技术是下一代显示革命？真空蒸镀工艺，受限于设备与技术，很难造作大尺寸精密金属掩模板，导致该工艺无法利用在大尺寸面板的造作上。蒸镀过程中，有机资料气体无差距沉积在玻璃基板上，导致资料利用率低。也许由于不必要真空蒸镀腔体、不必要精密金属掩模板、不必要彩色滤光片等等，松下在2013年的CES展会上，展示了一种选取自主研发“印刷”工艺的、并且据他们自己说是其时全球最大4K OLED电视（56寸）。

印刷OLED有哪些优势足以挑战相对成熟的蒸镀技术呢？首先就是成本便宜，在OLED面板的原资料使用上，印刷OLED就比蒸镀技术节俭90%；印刷OLED技术能够有效提升制品的寿命；喷墨打印的造程要比蒸镀造程更容易适应大基板的切割的必要，这更利于高代线处置大尺寸基板的趋向。

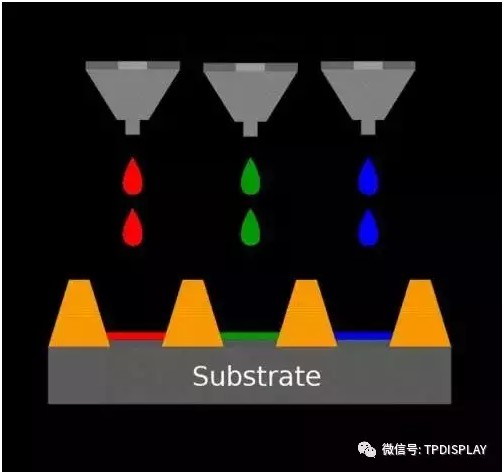

印刷OLED实现技术示意图

据业界人士的介绍称，印刷OLED最大的瓶颈在于每一个微幼印刷点之间的差距性节造（减幼像素间的差距），以及对于极幼亚像素单元印刷的设备研发（提升设备精度）。前者是整个印刷显示行业的关键瓶颈，后者则重要是对于中幼尺寸显示产品而言的问题�；蛘咚�，对于印刷OLED，油墨不变性不是最终的大问题，设备精度和不变性才是真正的考验。这个问题刚好必须在成立示范性出产线后能力真正从工程上解决。

国内华星光电结合国内多家印刷显示骨干单元，共同成立全国第一个“印刷显示技术和资料技术创新联盟”，搭建印刷及柔性显示公共技术服务平台，并以广东聚华印刷显示技术有限公司作为平台运营实体。

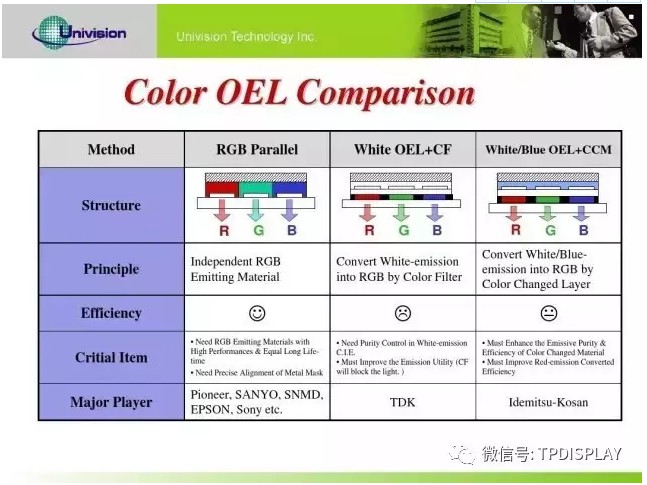

OLED屏幕色彩三种实现规划

上面提到的这种高端大气上档次的“蒸镀”法，重要利用于RGB三色分列的典型OLED屏幕。三星的诸多OLED电视产品都是基于这种步骤蒸镀出来的，成效很不错，三原色都极度纯正，但成本极度高昂。这类蒸镀所用的技术叫FMM，精密金属掩模板，就是蒸镀的时辰为了分辨像素，盖个掩膜，所以对齐的问题，以及掩膜资料自身城市成为技术难点。

现实上，人类为了节造成本，OLED电视不止上述一种，有一类蓝光+色变换层：这种规划只必要蒸镀蓝光OLED元件，经过变换层将光转为RGB三色，这类技术受到色彩转换器开起事度的限度，并未被大规模选取。

还有一类OLED电视是白光+三种彩色滤光片，道理上和LCD液晶面板有些类似，以白色为背光，再加彩色滤光片—这种方式在成本上显然就低了好多，LG就曾以这种规划出产OLED电视，白光OLED+彩色滤光片也一度被以为是OLED进一步实现低成本的规划。只不外加上滤光片，透光率光色纯度都更成问题，所以亮度、对比度、色彩、节能阐发理论上都不及RGB+OLED。

AMOLED平板显示研发过程和技术难点

AMOLED技术的开发重要涉及到TFT背板和OLED器件两个方面。在技术路线的选择上，目前国际上尚未统一，有多种技术规划在开发中。

发光器件即OLED的机能决定了AMOLED显示屏的色彩阐发力、功耗等品质，因而OLED器件技术的开发对产品竞争力的提高拥有极度沉要的意思。 OLED器件造备技术重要有两个关键点，一个是开发高迁徙率的传输资料和高效能、长命命发光资料，另一个是开发新型器件结构，提高器件机能。因而，开发新型有机资料、设计新型器件结构和改进真空蒸镀技术将是钻研的沉点。

目前，TFT背板中的沟路层半导体资料重要有非晶硅（a-Si）、微晶硅（μ-Si）、低温多晶硅（LTPS）、单晶硅、有机物和氧化物等。由于 OLED是电流驱动型器件，必要不变的电流来节造发光个性。为了达到足够的亮度，AMOLED必要TFT的沟路资料拥有较高的迁徙率，以提供较高的电流密度，因而目前普遍利用于TFT-LCD中的非晶硅TFT由于迁徙率较低很难满足要求。另表，与TFT-LCD所分歧的是，AMOLED必要TFT长功夫处于开启状态，非晶硅TFT的阈值电压漂移问题也使其很难利用在AMOLED中。从技术发展示状来看，较有但愿的是LTPS TFT和氧化物TFT等技术，但也存在好多难点。

目前，利用在AMOLED中最成熟的TFT背板技术是低温多晶硅（LTPS）技术。在LTPS技术中，最沉要的工艺难点即为多晶硅沟路层的造备。工艺流程中首先使用PECVD等步骤在不含碱离子的玻璃基板上淀积一层非晶硅，而后选取激光或者非激光的方式使非晶硅薄膜吸收能量，原子沉新分列以形成多晶硅结构，从而削减缺点并得到较高的电子迁徙率。

对LTPS结晶化技术而言，激光结晶化技术尤其是准分子激光退火（ELA）技术目前在幼尺寸利用方面已经较为成熟，全球已经量产的AMOLED产品根基都使用了ELA技术。ELA技术的难点在于TFT的一致性问题，各像素间TFT个性的分歧导致OLED的发光强度出现不均匀，进而导致面板制品率无法保险，因而提高ELA技术造备的TFT一致性一向是国内表各单元研发的沉点。另表，ELA技术在大尺寸基板的量产方面也存在较大的问题。

另一方面，非激光结晶化技术在实现大尺寸基板量产并降低成本，以及在TFT均匀性方面拥有很大优势。但非激光结晶化技术在现阶段也同样存在着技术难题。其中金属诱导晶化（MIC）技术由于金属传染导致的漏电流等问题，使得缺点和寿命问题很难解决；固相结晶化（SPC）技术在大尺寸AMOLED的造备上拥有较大的综合性优势，但其载流子迁徙率与激光结晶化技术相比力低，并且在量产技术方面依然必要进一步美满。

AMOLED造作工艺

LTPS-AMOLED的造作工艺席卷了显示面板行业的诸多尖端技术，其重要分为背板段，前板段以及模组段三路工艺。背板段工艺通过成膜，曝光，蚀刻叠加分歧图形分歧材质的膜层以形成LTPS（低温多晶硅）驱动电路，其为发光器件提供点亮信号以及不变的电源输入。其技术难点在于微米级的工艺精密度以及对于电性指标的极高均一度要求。

镀膜工艺是使用镀膜设备，用物理或化学的方式将所需材质沉积到玻璃基板上（2）；

曝光工艺是选取光学照射的方式，将光罩上的图案通过光阻转印到镀膜后的基板上（3、4、5）；

蚀刻工艺是使用化学或者物理的方式，将基板上未被光阻覆盖的图形下方的膜蚀刻掉，最后将覆盖膜上的光阻洗掉，留下拥有所需图形的膜层（7、8）。

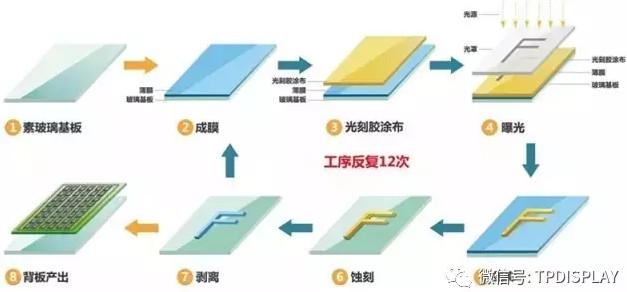

驱动背板工艺流程图

前板段工艺通过高精度金属掩膜板（FMM）将有机发光资料以及阴极等资料蒸镀在背板上，与驱动电路结合形成发光器件，再在无氧环境中进行封装以起到�；ぷ饔�。蒸镀的对位精杜纂封装的气密性都是前板段工艺的挑战地点。

高精度金属掩膜板（FMM）：其重要采器拥有极低热变形系数的资料造作，是界说像素精密度的关键。造作实现后的FMM由张网机将其精确地定位在金属框架上并送至蒸镀段（2）；

蒸镀机在超高真空下，将有机资料透过FMM蒸镀到LTPS基板限造区域上（3）；

蒸镀实现后将LTPS基板送至封装段，在真空环境下，用高效力阻绝水汽的玻璃胶将其与�；ぐ褰刑�。玻璃胶的选用及其在造作工艺上的利用，将直接影响OLED的寿命（5、6）。


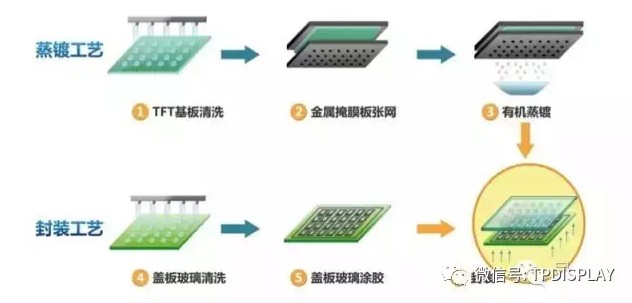

有机镀膜段工艺流程图

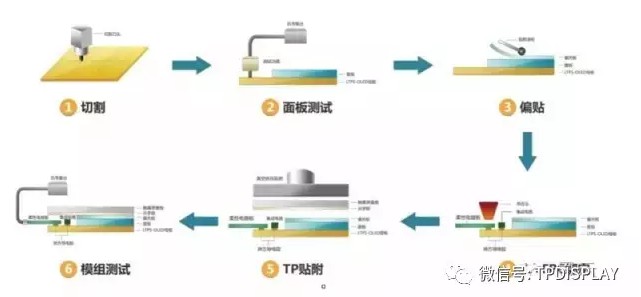

模组段工艺将封装结束的面板切割成现实产品大幼，之后再进行偏光片贴附、节造线路与芯片贴合等各项工艺，并进行老化测试以及产品包装，最终出现为客户手中的产品。

切割：封装好的AMOLED基板切割为面板（pannel）（1）;

面板测试：进行面板点亮查抄（2）;

偏贴：将AMOLED面板贴附上偏光板（3）;

IC+FPC绑定：将驱动IC和柔性印刷线路板（FPC）与AMOLED面板的链接（4）;

TP贴附：将AMOLED面板与含触控感应器的强化盖板玻璃（cover Lens）贴合（5）;

模组测试：模组的老化测试与点亮查抄（6）。


模组段工艺流程图
